Zabezpieczenie formy Wittmann Battenfeld EcoPower

Kolejną praktyczną instrukcję dotyczącą zabezpieczenia formy opiszę na podstawie maszyny firmy Wittmann Battenfeld EcoPower ze sterowaniem B6. Seria EcoPower to elektryczny typ maszyn dostępny w ofercie austriackiego producenta maszyn wtryskowych. Maszyny elektryczne coraz częściej pojawiają się na naszych halach produkcyjnych m.in. ze względu na precyzję i niskie koszty eksploatacji.

Jest to kontynuacja wpisu dotyczącego zabezpieczenia form dla maszyn Haitian Mars.

Zabezpieczenie formy – Wittmann Battenfeld EcoPower B6

  1. W początkowej fazie zamykania należy ustawić niskie ciśnienie i prędkość, ponieważ zapewni to płynny start.
  2. Ustawić wysokie prędkości zamykania.
  3. W celu wyhamowania formy przed osiągnięciem zakresu ochrony ustawić niskie wartości.
  4. Ustawić minimalne ciśnienie i prędkość zabezpieczającą przed ewentualnym uszkodzeniem.
  5. W polu „Skok zabezpieczenia formy” ustawić wartość liczbową, która odpowiadać będzie ilości kolejnych prób zamknięcia formy po alarmie dotyczącym zabezpieczenia.
  6. Czas zabezpieczenia formy” – w tym polu wpisujemy wartość w sekundach. Czas ten zacznie upływać kiedy dojdzie do zatrzymania ruchu zamykania formy. Po jego upłynięciu maszyna zatrzyma się wyświetlając alarm zabezpieczenia formy.
  7. Pozycja formy w mm od której rozpocznie się kontrola zabezpieczenia formy.
    Rysunek 1: Ustawianie parametrów drogi, siły, czasu i szybkości dla zabezpieczenia formy
  1. Dla maszyn elektrycznych możemy zdefiniować zakres kontroli siły zabezpieczenia formy. W tym celu określamy ilość cykli rozruchowych dla których tolerancja określona jest w punkcie nr 9.
  2. Ustawiona tutaj wartość w Nm jest aktywna w trybie ręcznym i automatycznym. Jeżeli podczas zamykania formy dojdzie do jej przekroczenia – maszyna zatrzyma się sygnalizując błąd zabezpieczenia formy. Po upłynięciu cykli ustawionych w polu nr 8 maszyna zakończy kontrolę na poziomie rozruchowym i rozpocznie kontrolę z dopuszczalną tolerancją ustawioną w punkcie nr 10.
  3. W tym polu ustawiamy dopuszczalną tolerancję dla kontroli siły zamykania. Kontrola z tym zakresem aktywna jest tylko w trybie automatycznym.

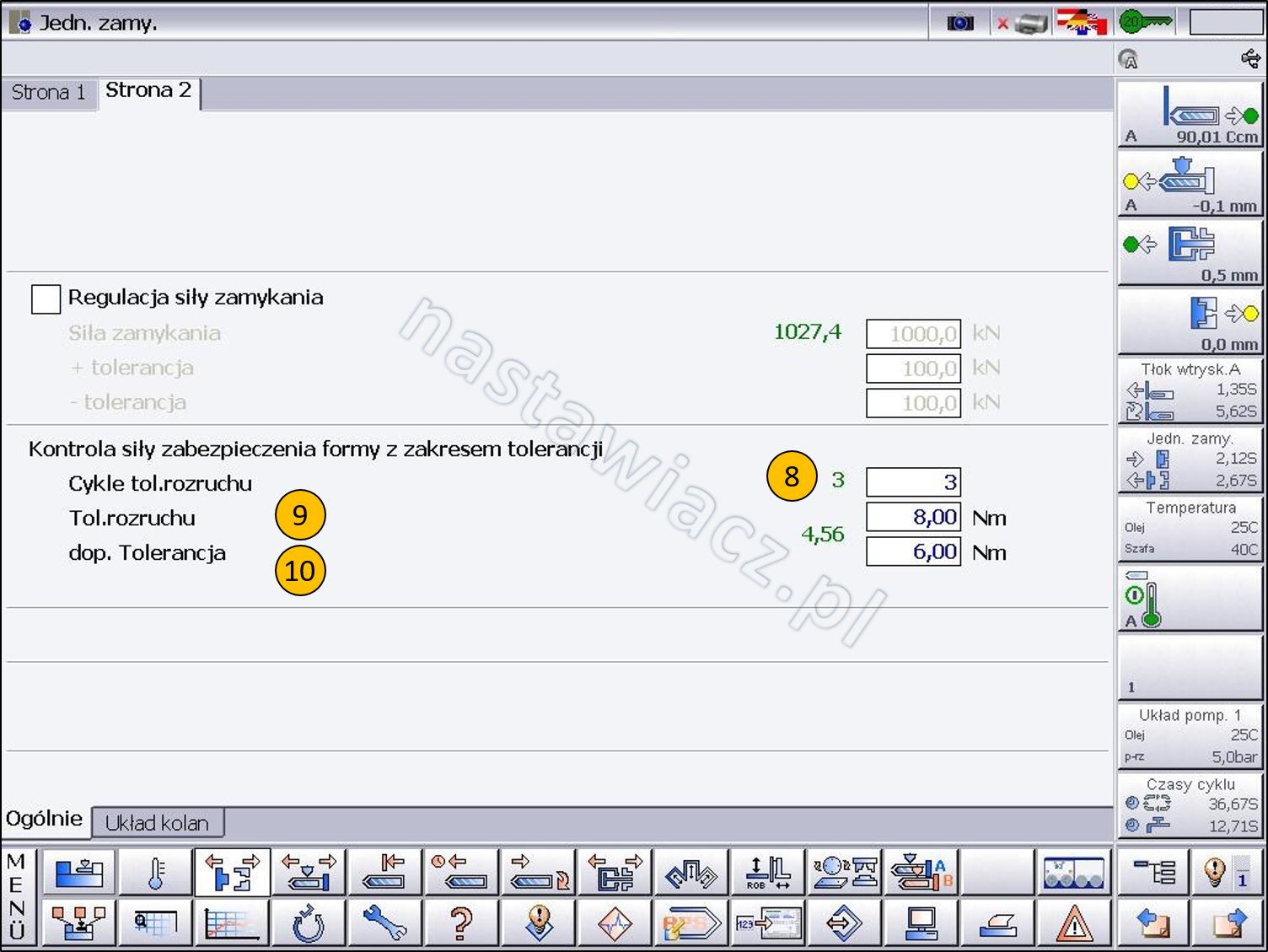

Rysunek 2: Ustawienia kontroli siły zabezpieczenia formy z zakresem tolerancji


Krzywa otaczająca

Dodatkowym zabezpieczeniem dla maszyn elektrycznych serii EcoPower jest możliwość ustawienia tzw. krzywej otaczającej, dzięki której dostajemy kolejne narzędzie do ochrony przed ewentualnymi uszkodzeniami. W celu jego ustawienia musisz wykonać poniższe kroki:

  1. Na stronie „Wykres wartości rzeczywistych” –> „Krzywa otaczająca” –> „Konfiguracja” w polu „Wybór życzonej krzywej otaczającej” wybieramy: „12.Siła zamykająca„.
  2. Ustawiamy żądaną tolerancję.
  3. Ustawiamy żądany czas rejestracji krzywej otaczającej. Czas ten musi obejmować obszar zabezpieczenia formy tzn. w tych ramach czasowych forma musi poruszać się w obszarze zabezpieczenia.
  4. Ustawiamy czas kontroli krzywej zamykania. Może on obejmować wyłącznie obszar z dużym ryzykiem lub kontrolować cały ruch zamykania.
  5. W celu załączenia kontroli krzywej otaczającej musisz aktywować ten wiersz.
    Rysunek 3. Konfiguracja krzywej otaczającej dla siły zamykania
  1. Na stronie „Wskazanie” ustaw wartości osi „Y” w zakresie pracy siły zwarcia.
  2. Po uruchomieniu produkcji kliknij w ten przycisk żeby zapisać krzywą, która od tej pory będzie kontrolowana.
    Rysunek 4: Zapis krzywej idealnej
  1. Ostatnim ustawieniem będzie wybór jednej z opcji zachowania się wtryskarki po aktywacji alarmu zabezpieczenia formy.
    ustawienia wtryskarki
    Rysunek 5: Ustawienie reakcji wtryskarki na wystąpienie alarmu kontroli obwiedni krzywej zamykania

Podsumowanie

Maszyny elektryczne dają nam dodatkowe możliwości zabezpieczenia form wtryskowych i tylko od nas zależy czy będziemy z nich korzystać. Polecam dodać także kontrolę za pomocą tabeli jakości co dodatkowo zabezpieczy nas przed produkcją wyrobów niezgodnych.
